Trong quá trình thiết kế, hình chữ nhật đóng vai trò quan trọng trong AutoCAD. Bài viết này sẽ hướng dẫn chi tiết từng bước cách vẽ hình chữ nhật trong AutoCAD một cách đơn giản và chính xác nhất.
I. Lệnh Vẽ Hình Chữ Nhật Trong CAD Là Gì?
Lệnh vẽ hình chữ nhật (Rectang) là lệnh được sử dụng trong AutoCAD để tạo ra hình chữ nhật. Bằng cách xác định 2 điểm trên đường chéo của góc đối diện nhau hoặc sử dụng tọa độ tương đối, bạn có thể dễ dàng thiết lập chiều rộng và chiều dài của hình chữ nhật trên bản vẽ CAD.
II. Cách Vẽ Hình Chữ Nhật Trong CAD Sử Dụng Lệnh Rectang
1. Hướng Dẫn Vẽ Hình Chữ Nhật Bình Thường
Hướng Dẫn Nhanh
- Trên thanh công cụ Command, nhập lệnh REC > Enter > Chọn góc thứ nhất của hình chữ nhật > Chọn điểm góc đối diện (hoặc nhập @Chieudai, chieurong) > Enter.
Hướng Dẫn Chi Tiết

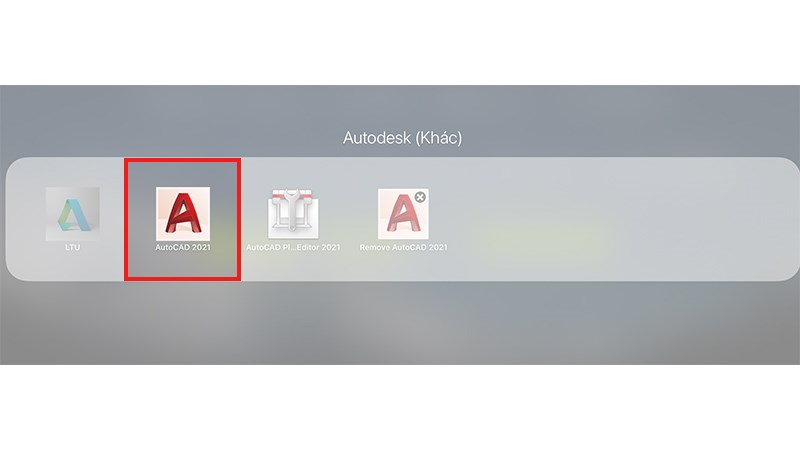

Bước 1: Mở phần mềm AutoCAD trên máy tính.

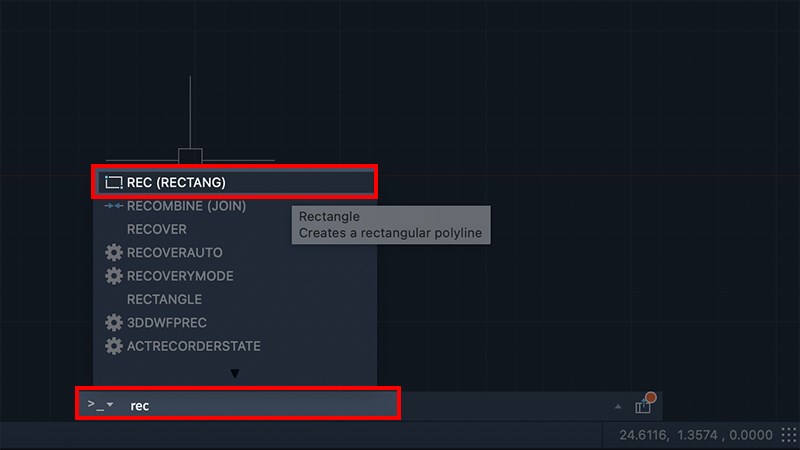

Bước 2: Trên thanh công cụ Command, nhập lệnh REC > Enter.
Bước 3: Chọn góc thứ nhất của hình chữ nhật.
Bước 4: Chọn góc đối diện hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai, chieurong > Enter.

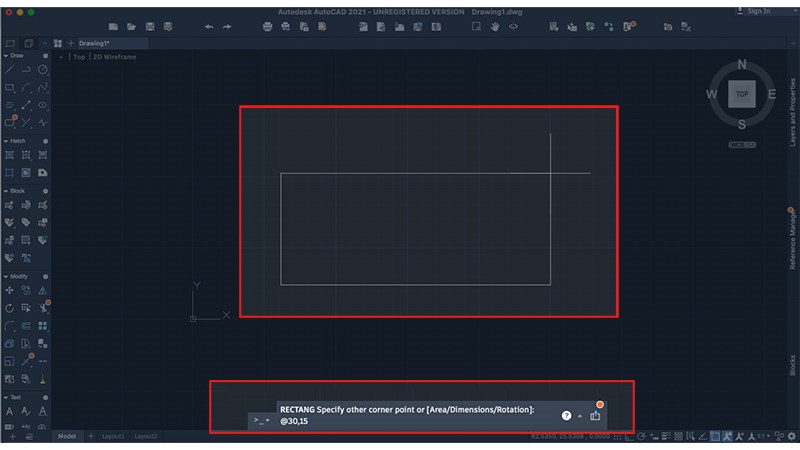

Ví dụ, nhập chiều dài 30 và chiều rộng 15, sử dụng lệnh @30,15 > Enter.
Đó là kết quả cuối cùng, bạn đã thành công vẽ hình chữ nhật bằng lệnh Rectang trong AutoCAD.
2. Vẽ Hình Chữ Nhật Có Bốn Đỉnh Được Bo Tròn
Hướng Dẫn Nhanh
- Trên thanh công cụ Command, nhập lệnh REC > Enter > F > Enter > Nhập bán kính cung tròn bo góc > Chọn góc thứ nhất hình chữ nhật > Chọn điểm góc đối diện của hình chữ nhật (hoặc nhập @Chieudai,chieurong) > Enter.
Hướng Dẫn Chi Tiết
Bước 1: Mở ứng dụng AutoCAD trên máy tính.
Bước 2: Trên thanh công cụ Command, nhập lệnh REC > Enter.

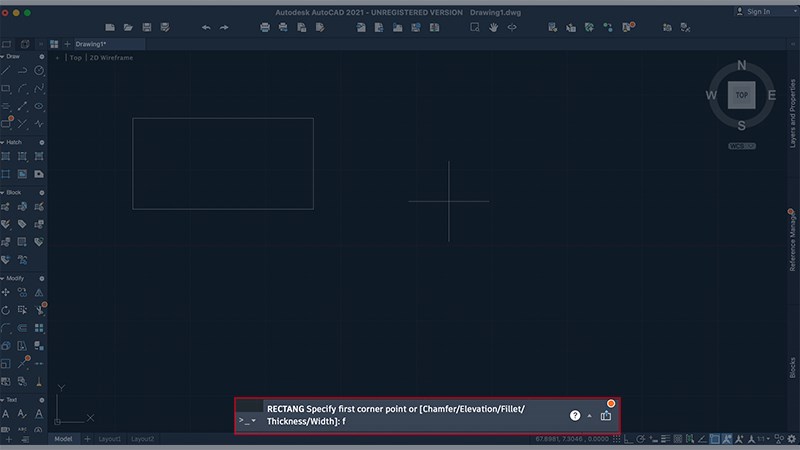

Bước 3: Nhập F (Fillet) > Enter.

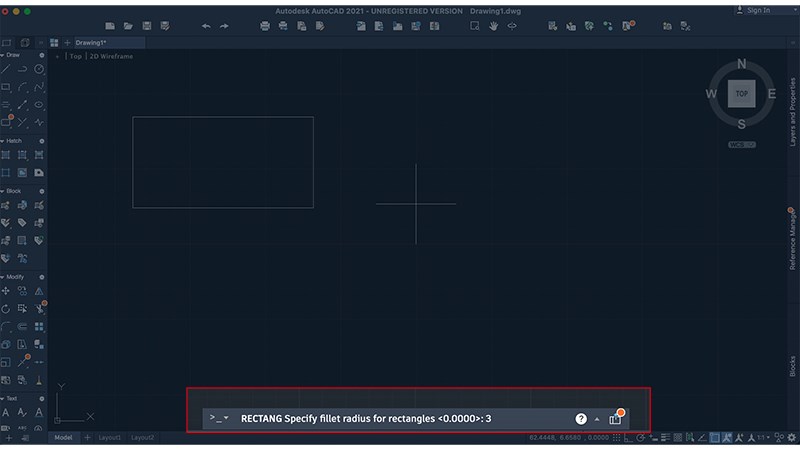

Bước 4: Nhập bán kính cung tròn bo góc > Enter.
Ở đây mình lấy ví dụ với bán kính là 3.
Lưu ý: Nếu bạn nhập bán kính quá lớn, hình vẽ sẽ không hiển thị đúng. Hãy lựa chọn bán kính phù hợp.
Bước 5: Chọn góc xuất phát của hình chữ nhật.

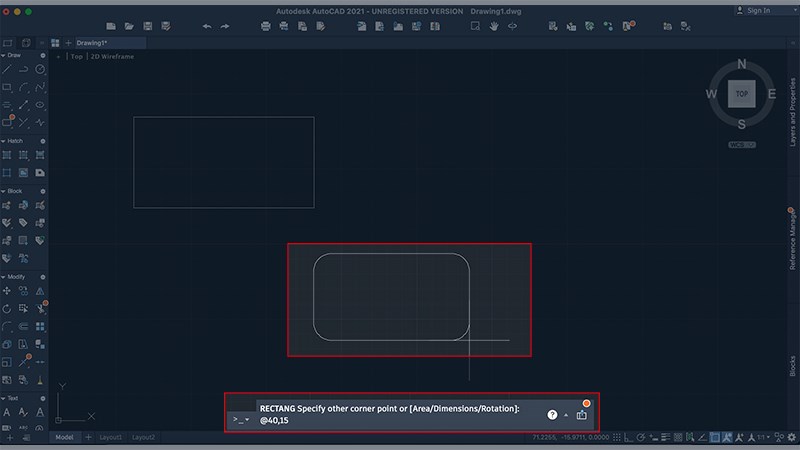

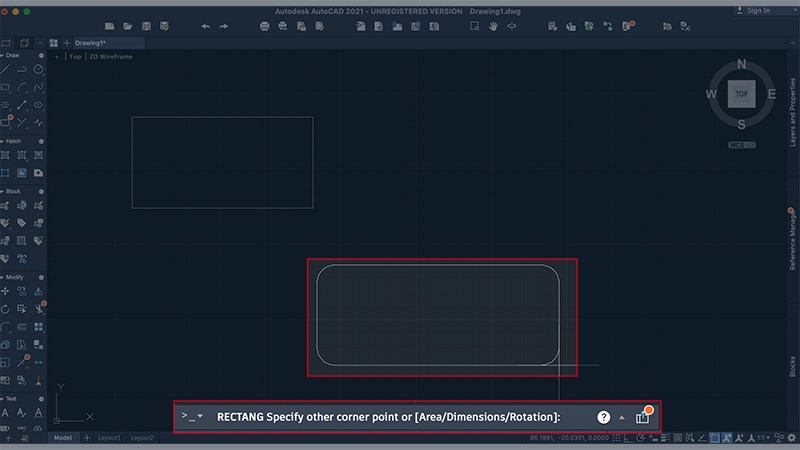

Bước 6: Chọn góc đối diện của hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai,chieurong > Enter.
Ví dụ: Nhập chiều dài 40, chiều rộng 15, sử dụng lệnh @40,15 > Enter.
Đó là kết quả của quá trình vẽ, bạn đã thành công vẽ hình chữ nhật với góc bo tròn trong AutoCAD.
3. Vẽ Hình Chữ Nhật Trong CAD Với Độ Rộng Đường Vẽ Được Xác Định
Hướng Dẫn Nhanh
- Trong thanh công cụ Command, nhập lệnh REC > Enter > W > Enter > Nhập độ rộng đường vẽ hình chữ nhật > Chọn góc bắt đầu hình chữ nhật > Chọn điểm đối diện của hình chữ nhật (hoặc nhập @Chieudai,chieurong) > Enter.
Hướng Dẫn Chi Tiết
Bước 1: Mở ứng dụng AutoCAD trên máy tính.
Bước 2: Trên thanh công cụ Command, nhập lệnh REC > Enter.

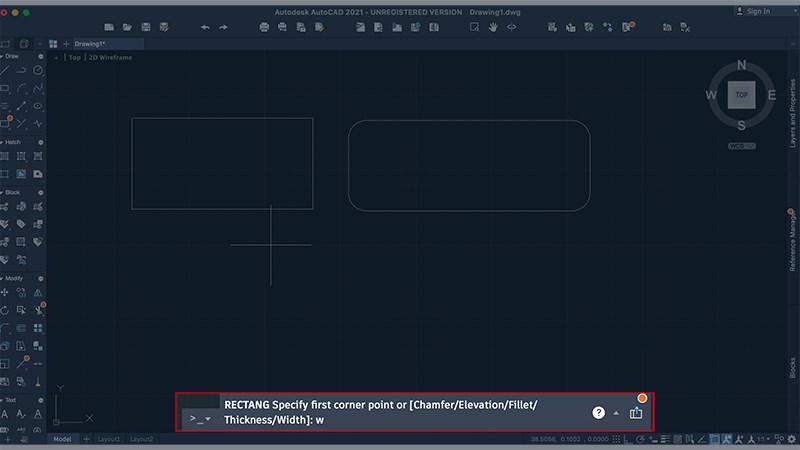

Bước 3: Nhập W (Chiều rộng) > Enter.

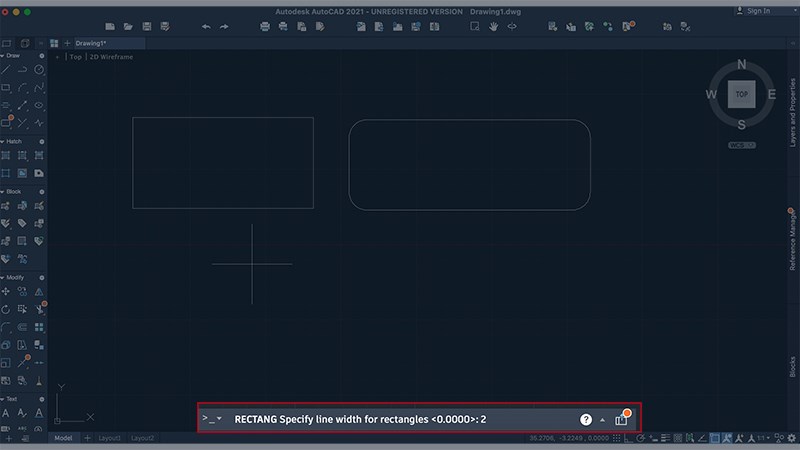

Bước 4: Nhập bề rộng đường vẽ của hình chữ nhật > Enter.
Ở đây mình minh họa bằng việc chọn bề dày là 2.
Chú ý: Tránh nhập bề dày quá lớn để hình vẽ hiển thị đúng. Hãy lựa chọn bề dày phù hợp.
Bước 5: Pick chọn góc thứ nhất hình chữ nhật.

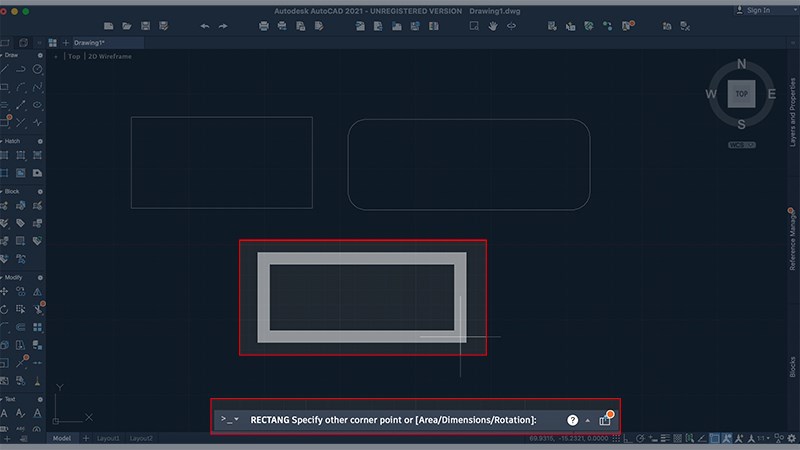

Bước 6: Pick chọn góc đối diện hình chữ nhật hoặc nhập chiều dài, chiều rộng bằng lệnh @chieudai,chieurong > Enter.

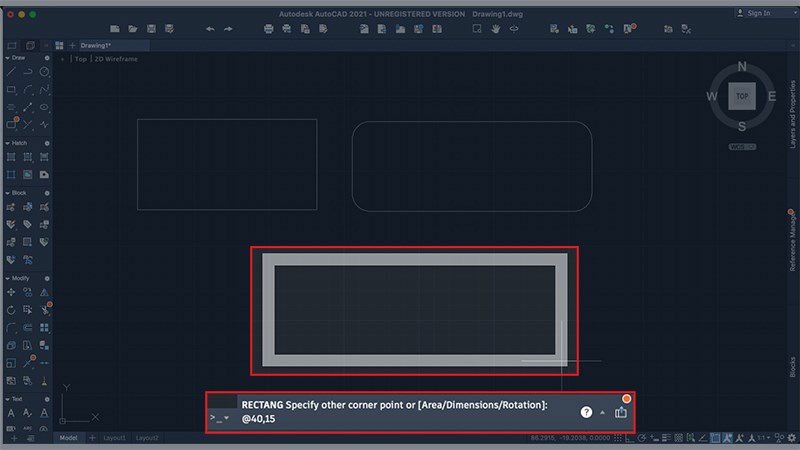

Ví dụ: Nhập chiều dài 40 và chiều rộng 15, sau đó thực hiện lệnh @40,15 > Enter.
Đó là kết quả thu được, bạn đã thành công vẽ hình chữ nhật với độ rộng đường vẽ được xác định trong AutoCAD.
Với những bước mình hướng dẫn, hy vọng bạn đã thành công vẽ hình chữ nhật bằng lệnh Rectang trong AutoCAD. Nếu còn thắc mắc, hãy để lại ý kiến bên dưới!
